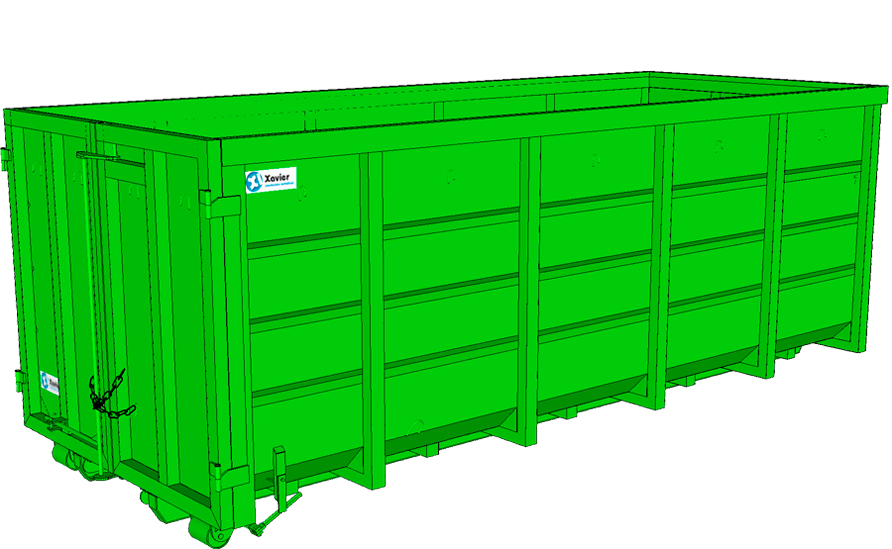

Polibenne

xic30

O Chassi do contentor é construído em perfil IPE 180 (S 275 JR) levando reforços laterais exteriores em chapa aço (S 235) em 5mm com um comprimento de 2.5mts. A estrutura de suporte do sistema POLIBENNE é em UPN 180 (S 275 JR) reforçada com chapa aço (S 235) 10mm. O gancho onde trabalha o sistema é construído em Varão redondo Fe400 de 50mm.

As travessas do fundo quer as primárias quer as secundárias são construídas em chapa aço (S 235) 3mm enformada em perfil U 100x80. Os Prumos laterais (com excepção dos prumos junto à porta) também são em perfis U 100x80 enformados com chapa aço (S 235) de 3mm. A armadura superior e os prumos de suporte à porta são em chapa aço (S 235) 3mmenformado em perfis G 140x80x35.

O aumento de Inércia que se torna necessário em determinadas zonas localizadas dos prumos, será feita a partir de esquadros de chapa aço 3mm (S 235) de forma a se obter um aumento do momento de resistência.

As laterais serão fabricadas em chapa aço (S 235) de 3mm com três nervuras enformadas de modo a aumentar a resistência do contentor á encurvadura. Para facilitar a descarga dos resíduos os cantos inferiores serão em 45º.

O fundo é construído em chapa aço (S 235) de 3mm sobreposta às laterais.

A estrutura da porta é construída em perfis a partir de chapa 3mm (s235) em forma de U (100x80) e chapeada com chapa de aço 3m(s235)3m. Os fechos em tubo de diametro 32mm(st32), chapa de aço de 16mm (s235) e varão redondo de 20mm de diametro.

O depósito de segurança é feito com varão redondo de 30mm de diametro e chapa de 16mm (s32s).

As rodas são construídas em Tubo 168x8mm, chapa aço (S 235) de 10mm casquilhos em tubo (St52) 45x32 e varão em (Fe400) de 30mm.

Interiormente é aplicado dois perfis UPN120 e UPN100 de (S 235), um na frente e outro junto á porta respectivamente de modo a conferir ao contentor uma maior resistência á torção e tracção.
